Yilmaz SNM 560 SRV - Станок для обработки торцов импоста (для алюминиевых фасадных систем) с ЧПУ (сервоприводом)

Арт.

snm-560-srv

Под заказ

Yilmaz SNM 560 SRV - Станок для обработки торцов импоста (для алюминиевых фасадных систем) с ЧПУ (сервоприводом) - 2

Yilmaz SNM 560 SRV - Станок для обработки торцов импоста (для алюминиевых фасадных систем) с ЧПУ (сервоприводом) - 3

Yilmaz SNM 560 SRV - Станок для обработки торцов импоста (для алюминиевых фасадных систем) с ЧПУ (сервоприводом) - 4

Yilmaz SNM 560 SRV - Станок для обработки торцов импоста (для алюминиевых фасадных систем) с ЧПУ (сервоприводом) - 5

Yilmaz SNM 560 SRV - Станок для обработки торцов импоста (для алюминиевых фасадных систем) с ЧПУ (сервоприводом) - 6

Yilmaz SNM 560 SRV - Станок для обработки торцов импоста (для алюминиевых фасадных систем) с ЧПУ (сервоприводом) - 7

Yilmaz SNM 560 SRV - Станок для обработки торцов импоста (для алюминиевых фасадных систем) с ЧПУ (сервоприводом) - 8

Yilmaz SNM 560 SRV - Станок для обработки торцов импоста (для алюминиевых фасадных систем) с ЧПУ (сервоприводом) - 9

Yilmaz SNM 560 SRV - Станок для обработки торцов импоста (для алюминиевых фасадных систем) с ЧПУ (сервоприводом) - 10

new

Характеристики

Производитель:

Y ILMAZ (Турция)
Мощность:

10,2 kW
Электропитание:

380V / 50-60Hz
Скорость вращения диска:

2700 об/мин
Давление в пневмосистеме:

6-8 Bar
Пильный диск (макс. d / посадка):

550 / 30 мм (500 / 30 мм)
Габаритные размеры (W x L x H):

(1600 х 3000 х 1900) мм
Вес:

1200 / 1350 кг

5 177 841 руб. ^*

- +

Заказать товар

Получить консультацию

Доставка

Оплата

Описание
Стандартная комплектация
Опционная комплектация
Отзывы

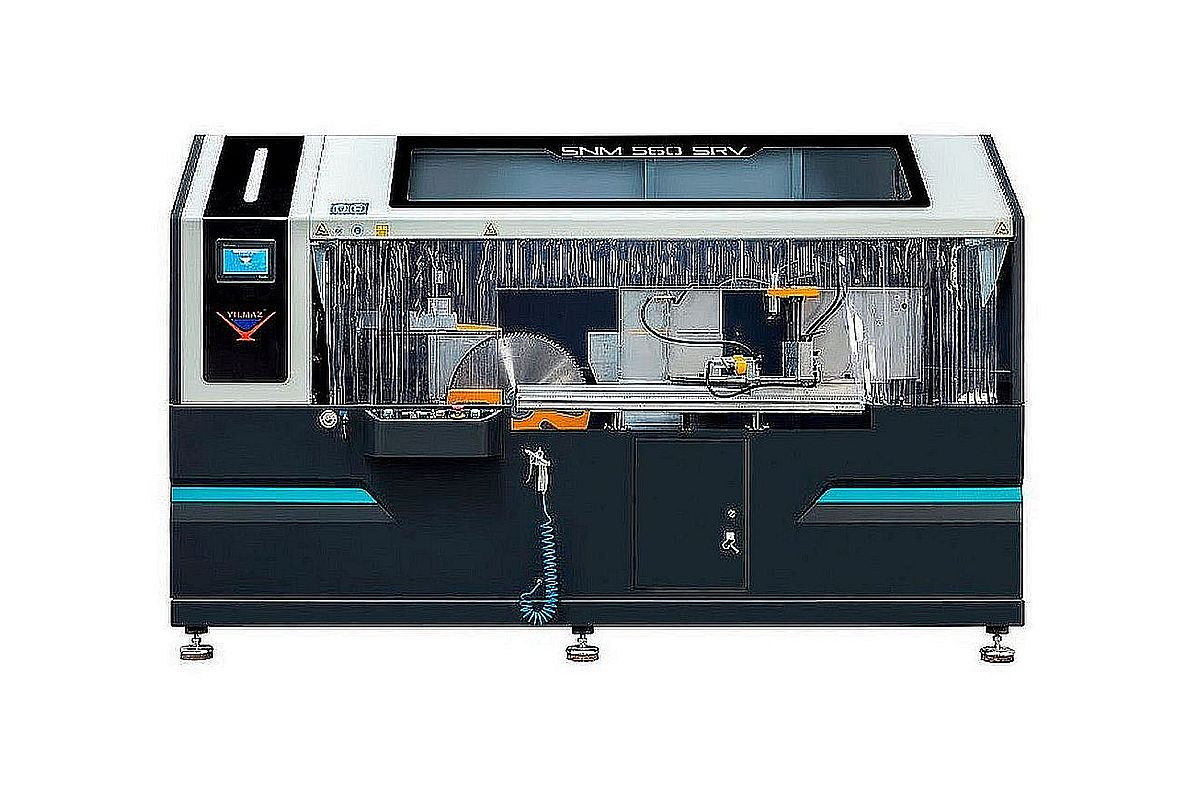

Yilmaz SNM 560 SRV - Станок для обработки торцов импоста и фасадных ригелей с сервоприводами по 4 осям для автоматической настройки наклона горизонтального и вертикального пильных дисков, а также для автоматического выставления высоты и глубины вырубки паза в профиле.
Такие станки используются в производстве навесных светопрозрачных фасадов для фрезерования сложного контура на торцах ригелей, стоек и импостов, что обеспечивает их точное угловое или Т-образное сопряжение. для специализированного станка для вырубки пазов в фасадных профилях.

Преимущества данного станка:

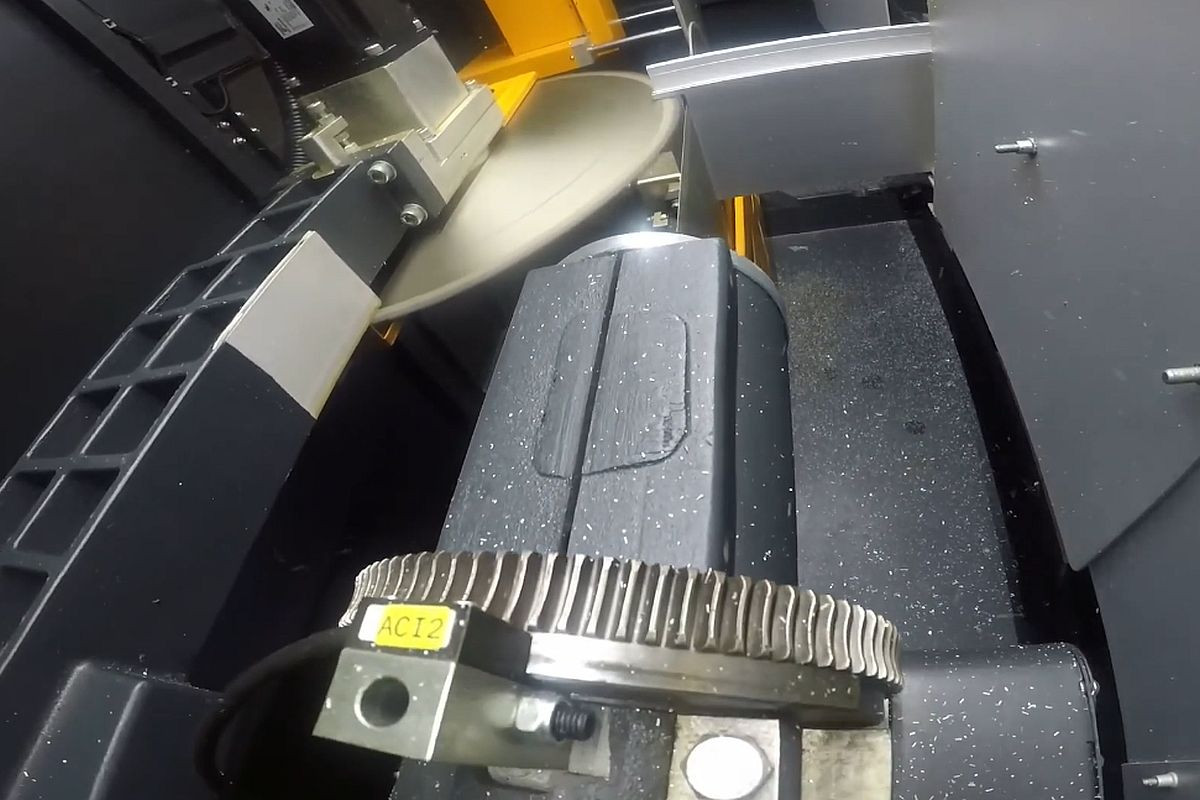

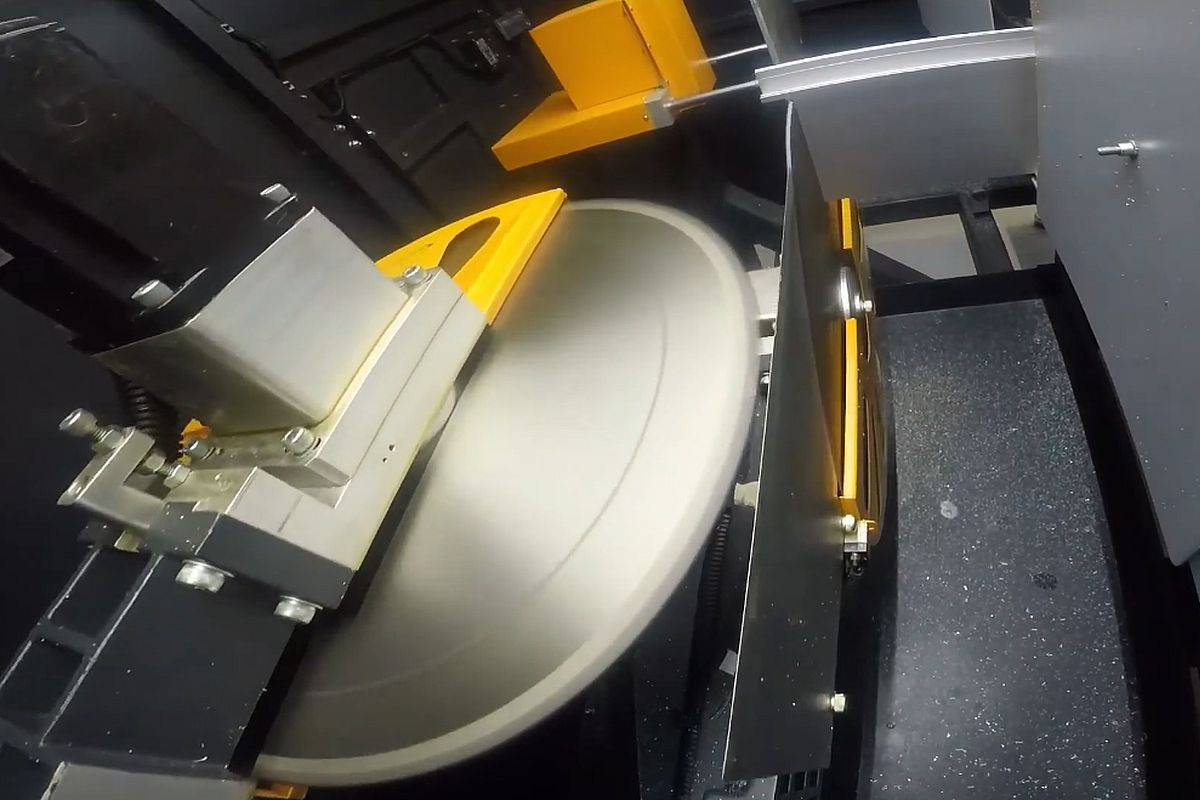

1 нижний (вертикальный) пильный узел с диском Ø 550 мм;
Максимальная глубина резания 205 мм

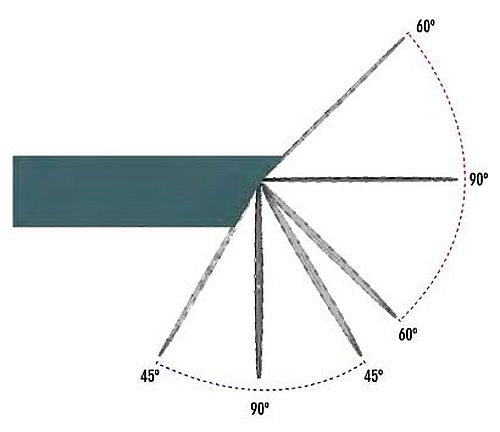

Диапазон наклона + 45° / - 45°
1 верхний (горизонтальный) пильный узел с диском Ø 500 мм;
Максимальная глубина реза 185 мм
Диапазон наклона + 60° / - 60°
Полуавтоматический пильный узел с регулировкой скорости подачи при помощи гидроамортизатора (гидроцилиндра плавности хода);

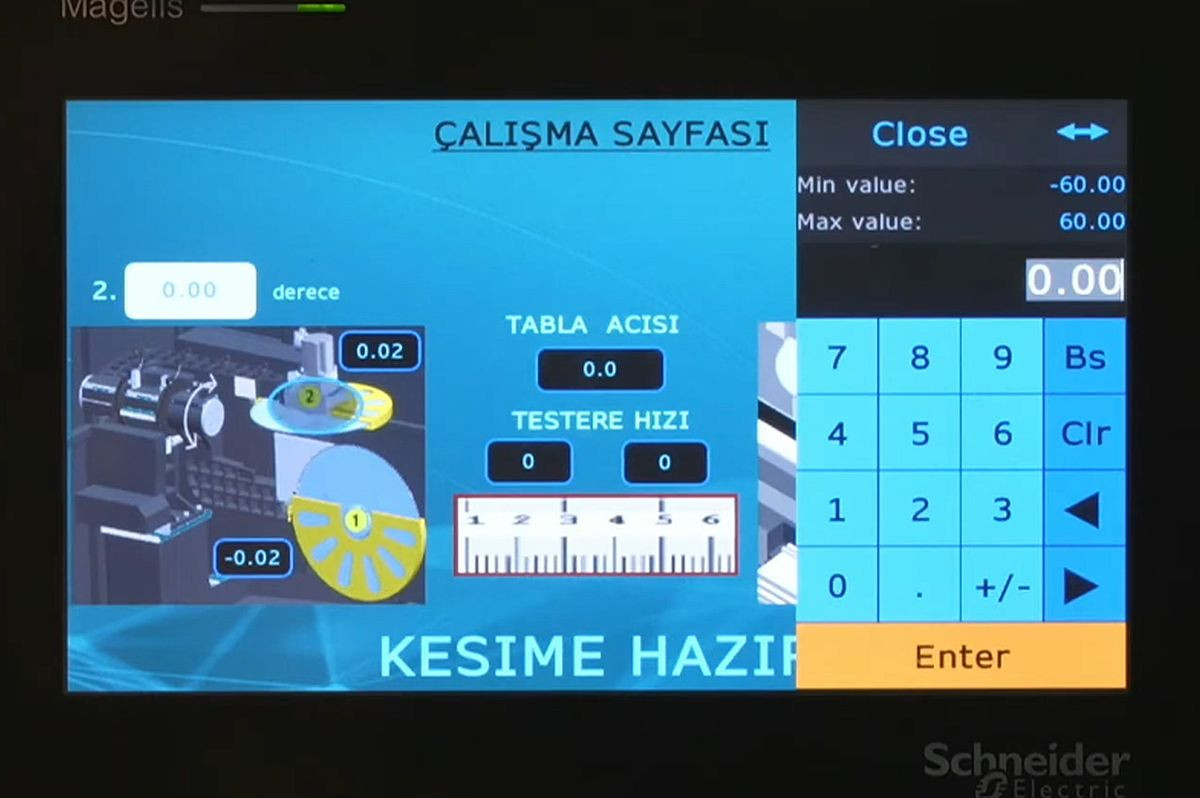

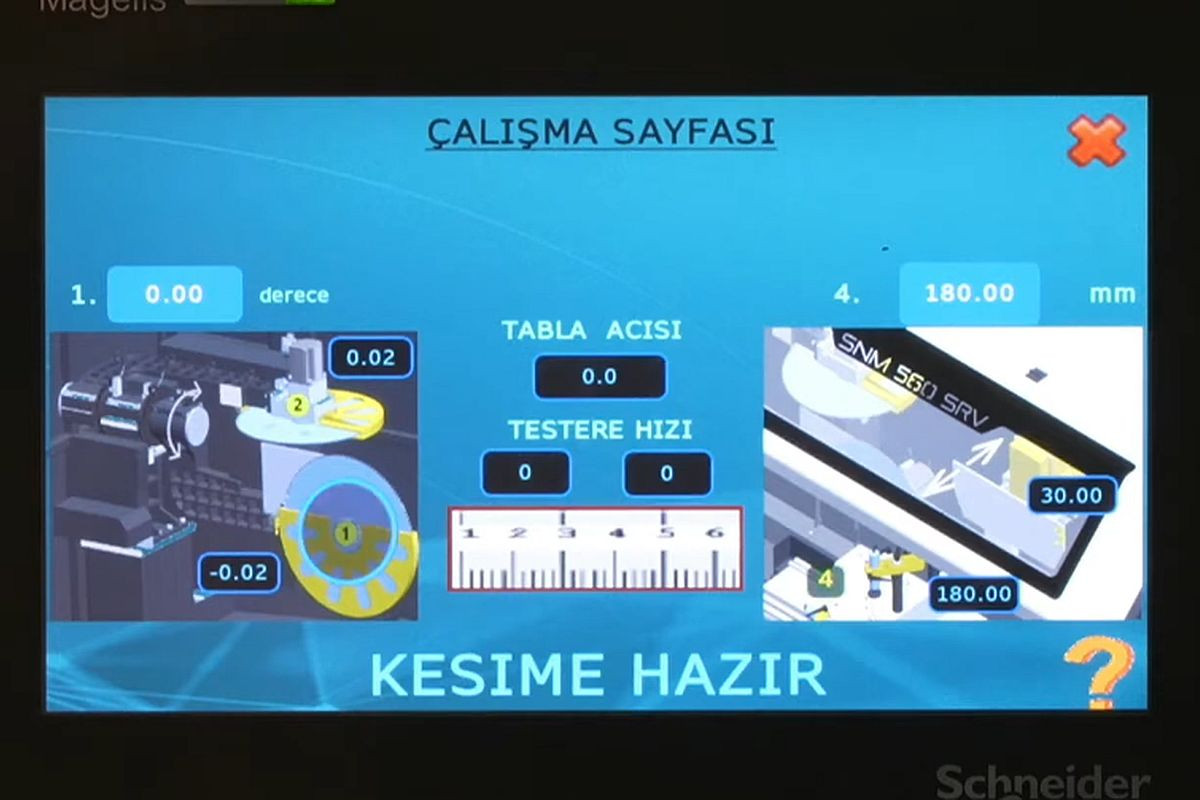

Ввод рабочих параметров (значений) осуществляется с помощью клавиатуры на панели управления;
Оснащен сервоприводами по 4 осям для автоматической настройки наклона горизонтального и вертикального пильных дисков, а также для автоматического выставления высоты и глубины вырубки паза в профиле;
Ручная регулировка угла поворота стола профиля с отображением параметров на цифровом дисплее;

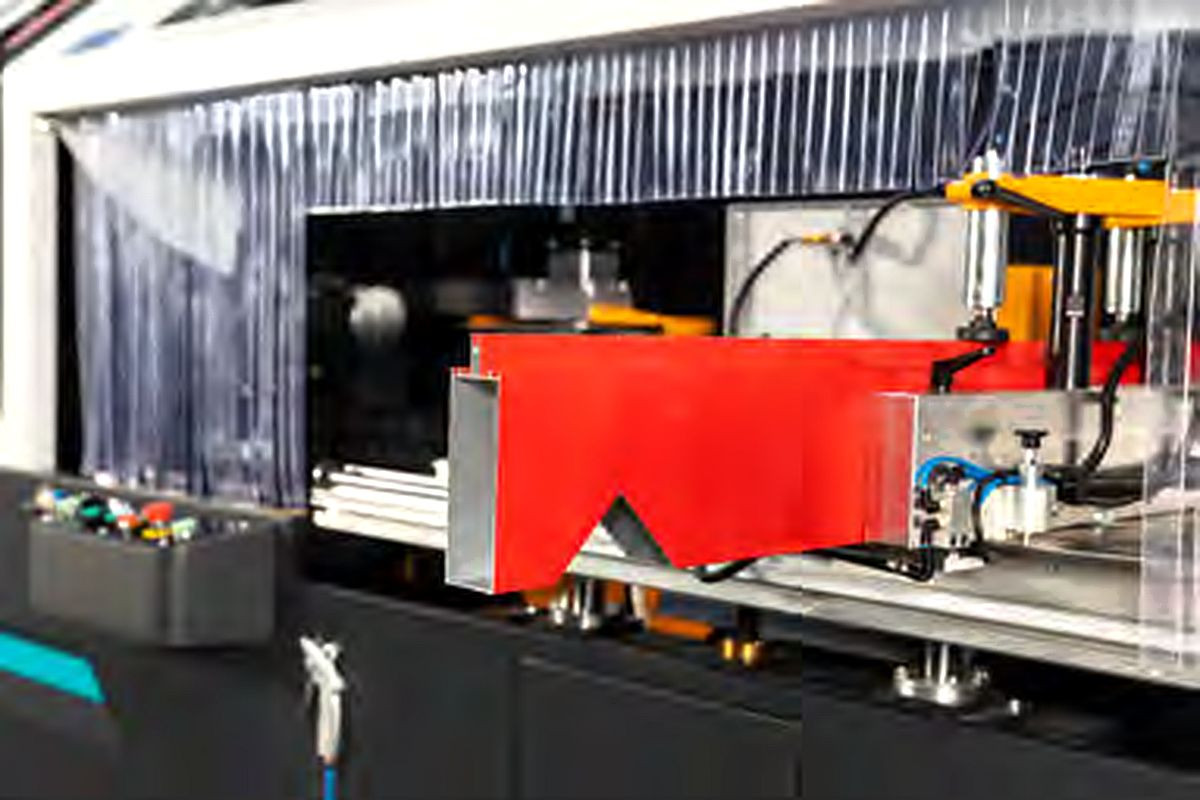

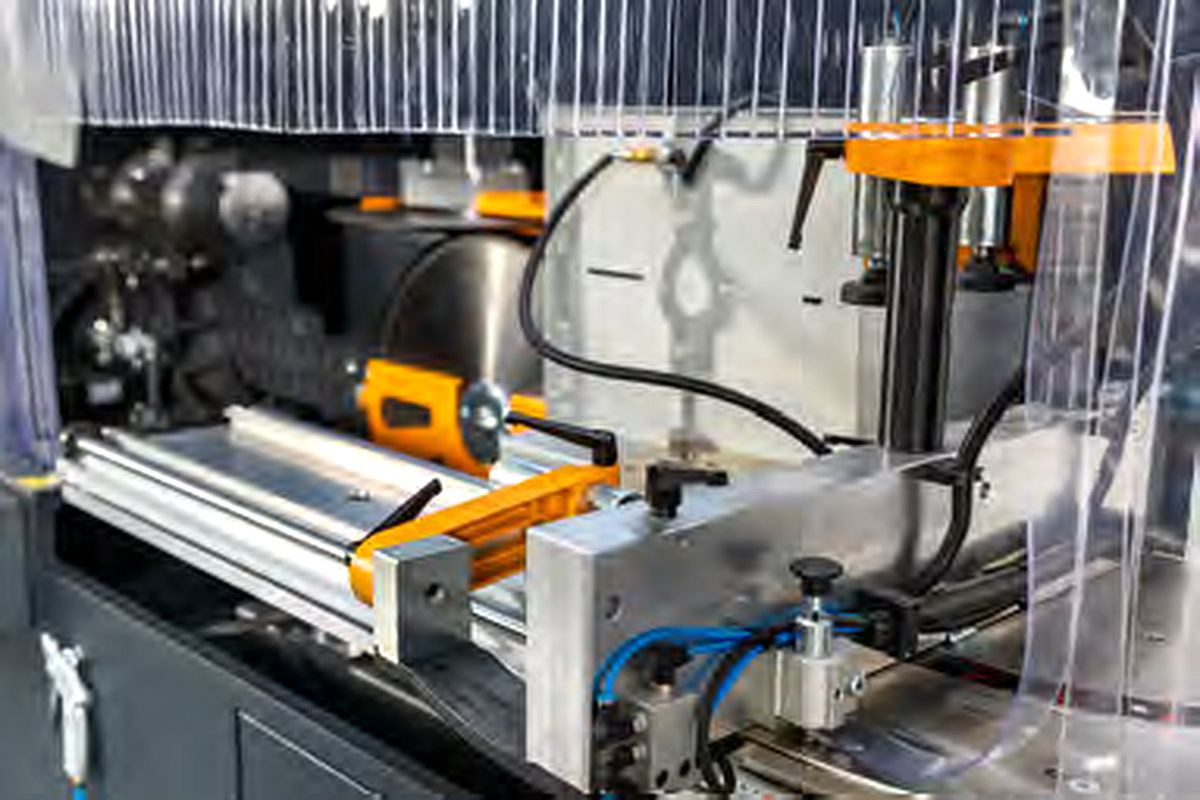

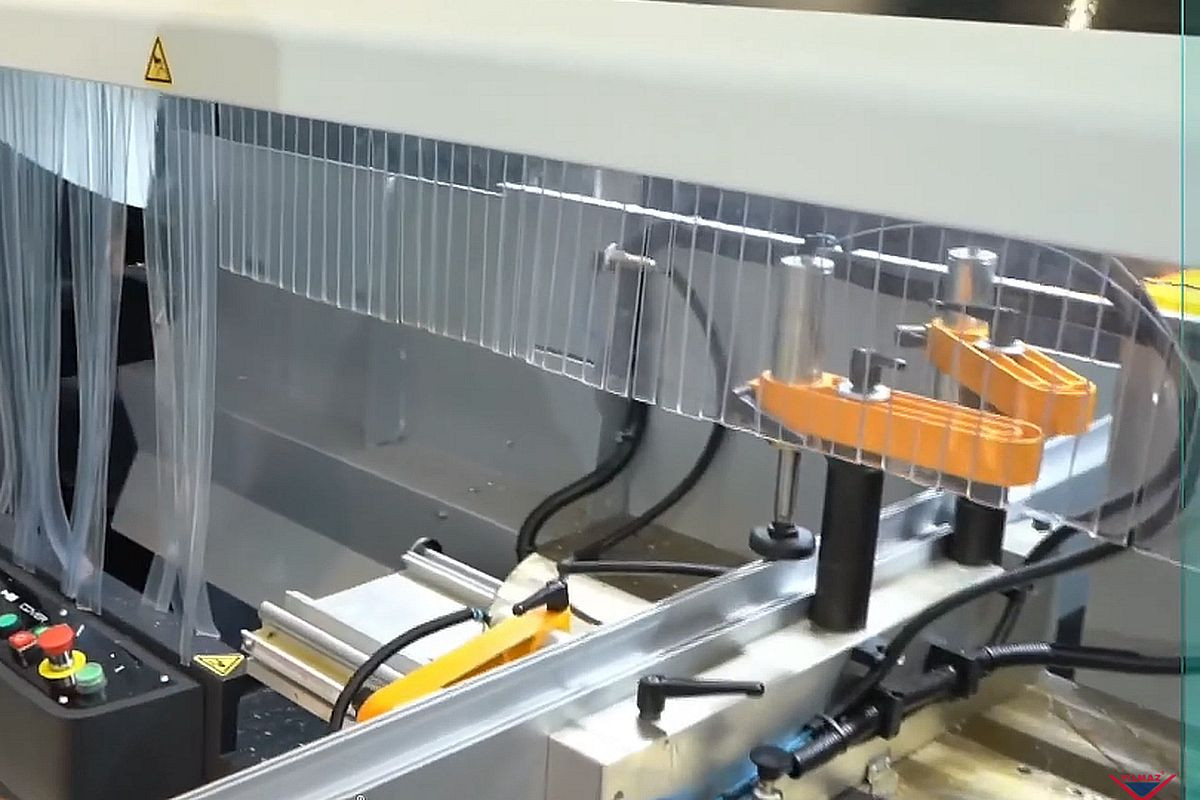

4 пневматических прижима, обеспечивающих надежную фиксацию профиля под любым углом;
Прочная и долговечная конструкция станины из чугунного литья и стали;
Защитный кожух с пневматическим приводом;

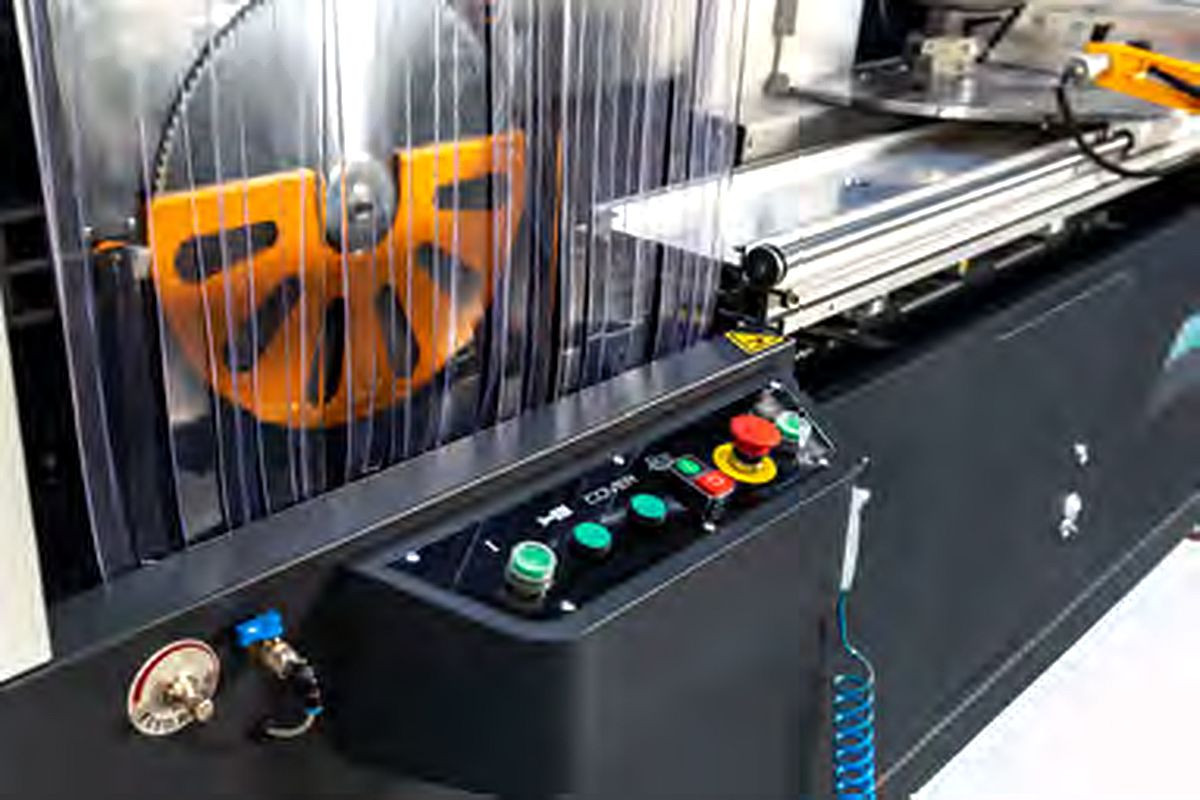

Модуль безопасности для двуручного управления;
Очень простая система компенсации (регулировки) износа пильного диска;
Внутреннее светодиодное (LED) освещение рабочей зоны;
Максимальные размеры зажимаемой заготовки: Высота: 240 мм, Ширина: 140 мм;

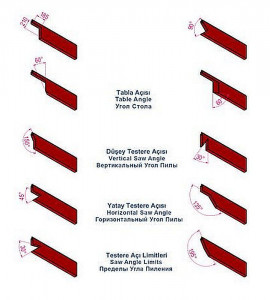

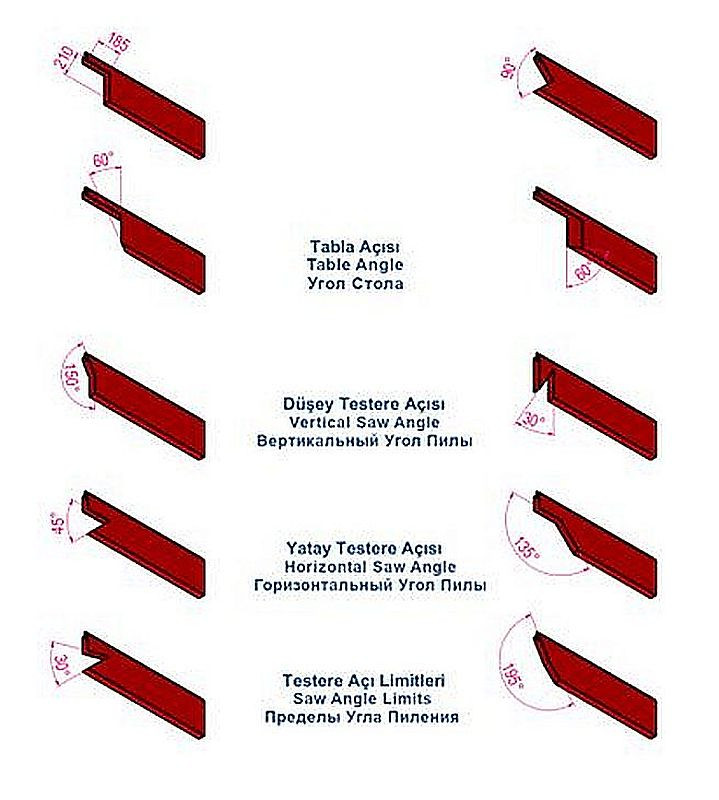

Максимальные параметры фрезерования паза (вырубки): Высота: 205 мм, Ширина: 185 мм
Угол поворота опорной платформы профиля + 60° / - 60° ;
Мощность двигателей пильных дисков: 2 x 1,5 кВт.
Рабочее напряжение 380 В.
