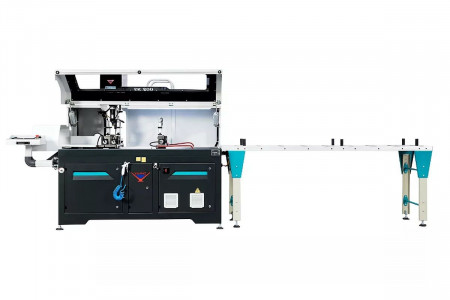

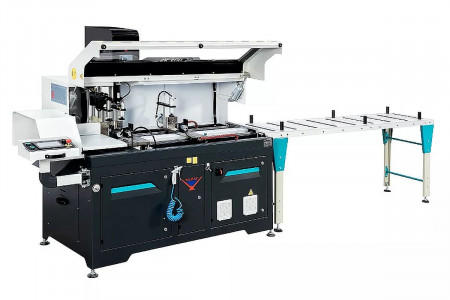

Yilmaz SK 500 D — Автоматический отрезной станок со сверлильным узлом и диском Ø500 мм

 Yilmaz SK 500 D – это станок для высокоточной серийной нарезки профиля и одновременного автоматического сверления технологических отверстий по заданной программе, работающий в автоматическом режиме. Он оптимален для серийного раскроя заготовок большого размера. Режущий инструмент станка – диск размером 500 мм, для которого предусмотрена система охлаждения, что увеличивает срок службы деталей.

На Yilmaz SK 500 D можно отрезать детали перпендикулярно их плоскости и создавать отверстия для сборки. Оборудование обеспечивает точность операции и гарантирует высокую скорость производственного цикла. Заготовки на станке фиксируются автоматически, прижимаются по горизонтали и вертикали. Все программы по раскрою можно сохранить в памяти. Станок требует минимального присутствия оператора. Он автоматически отключается после раскроя предусмотренного количества деталей. Во время работы стол отводится, чтобы на деталях не появлялись царапины. Для безопасности аппарат оснащен защитным экраном.

Преимущества данного станка:

• Высокоточные серво-/синхронные двигатели и комплектующие от международно признанных производителей;
• Экономия времени за счет сервоуправляемой регулировки скорости подачи заготовки;
• Горизонтальный и вертикальный прижим заготовки во время операции распила;
• Функция автоматического отвода стола защищает поверхность заготовки от царапин, возникающих при обратном (вниз) движении пильного диска;
• Высокая точность реза благодаря надежной механической конструкции станка;
• Возможность резки как одного профиля, так и пачки профилей одновременно;
• Система импульсной смазки (охлаждения) пильного диска распылением;
• Большой объем памяти для хранения программ раскроя;
• Автоматическая остановка станка после выполнения заданного количества резов;
• Защитный кожух с пневматическим открыванием;

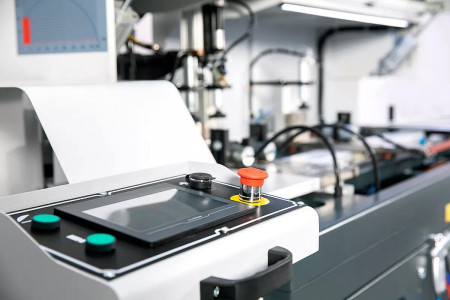

• Промышленный компьютер на базе ОС Windows и 7-дюймовый цветной сенсорный ЖК-экран;
• Подключение через Интернет для удаленной диагностики и оказания технической поддержки;
• Перенос списков раскроя в формате CSV через USB-порт;
• Минимальный / Максимальный размер отрезаемой детали за один цикл: от 5 до 1000 мм;
• Минимальные / Максимальные размеры зажимаемого профиля: Высота (H) от 5 до 160 мм / Ширина (W) от 5 до 370 мм;
• Минимальная длина обрезка (остатка) профиля: 230 мм;
• Минимальная длина реза: 5 мм;

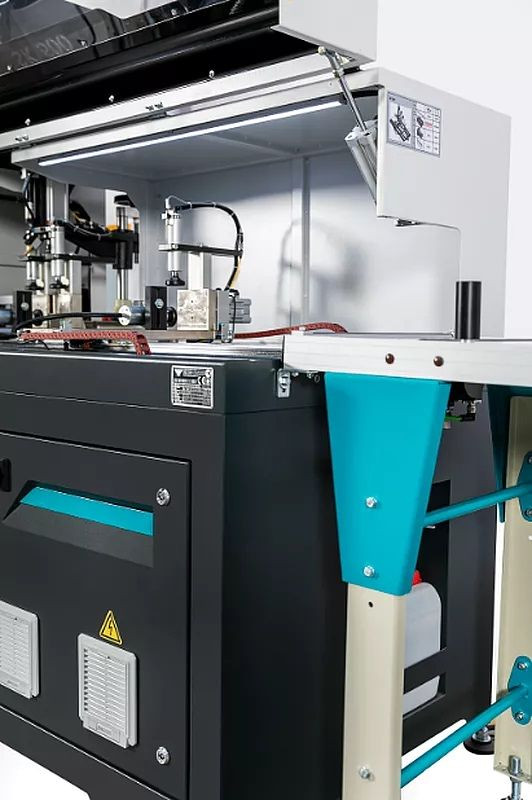

• Сверлильный узел с сервоуправлением по оси Y (для вертикального позиционирования отверстий);
• Гидропневматическое управление операцией сверления (плавная подача);
• Диаметр сверления: минимум 5 мм / максимум 12 мм;
• Функция сверления как одиночных, так и нескольких отверстий подряд;
• Максимальная высота сверлимого профиля: H 150 мм (при условии, что вылет сверла от торца цанги составляет 40 мм);
• Возможность ручного перемещения сверлильного узла вверх или вниз по оси Z на 100 мм в зависимости от высоты профиля;
• Мощность двигателя пилы: 4 кВт;
• Рабочее напряжение 380 В.
