Измерительные рольганги Yilmaz

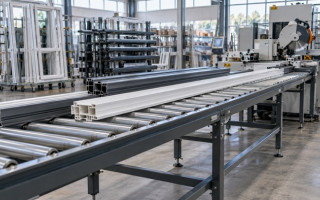

Измерительные рольганги Yilmaz применяются для точной подачи, поддержки и позиционирования ПВХ-профиля, алюминиевого профиля, штапика и армирования при резке на заданный размер.
Оборудование работает совместно с отрезными пилами, штапикорезами, копировально-фрезерными станками и линиями оконного производства. В линейке представлены механические, полуавтоматические и автоматические измерительные рольганги длиной от 1500 до 6000 мм, с полезной шириной до 200–300 мм и нагрузкой до 9 кг/м.
|
Тип рольганга |
Оснащение |
Производственная задача |
|
MKN |
механический упор, измерительная линейка |
базовое позиционирование профиля |
|
DKN |
маховик, цифровой дисплей, пневмофиксация |
точная ручная настройка размера |
|
SKN |
PLC, сенсорный экран, автоматический упор |
серийная резка по картам раскроя |
Конструкция рольганга снижает влияние оператора на повторяемость реза: профиль перемещается по роликам, упор выставляется по шкале, электронному индикатору или программе, после чего заготовка фиксируется в рабочем положении.
Для серий SKN характерны автоматический и ручной режимы, 15-дюймовый сенсорный монитор, передача программ через USB, редактирование карт реза на экране и работа с цифровым измерительным устройством.
Ключевые параметры выбора:
- рабочая длина рольганга — 1,5, 3, 4,5 или 6 м;
- полезная ширина опорной зоны под профиль;
- тип упора: механический, цифровой, автоматический;
- совместимость с пилой, штапикорезом или фрезерным станком;
- требуемая точность позиционирования и объем серийной резки;
- наличие маховика, радиолинейки, PLC-управления, пневматического тормоза.
Измерительный рольганг не только поддерживает профиль, но и задает точную длину заготовки с помощью упора, линейки, цифрового дисплея или автоматического позиционера.
Автоматический рольганг целесообразен при серийной резке, частой смене размеров и работе по картам раскроя, где важны скорость, повторяемость и минимизация ручных операций.
В первую очередь учитывают длину профиля, ширину рабочей зоны, нагрузку на метр, тип управления упором, совместимость с пилой и требуемую точность резки.
