Yilmaz PIM 6509 - Автоматизированный центр обработки и резки ПВХ-профилей

Арт.
pim-6509
В наличии
Характеристики
  • Производитель:
    Y ILMAZ (Турция)
  • Кол-во фрез:
    10
  • Мощность двигателя:
    2.2 kW- 50-60 Hz / 2х0.37 kW servo / 7х0.55 kW servo
  • Электропитание:
    400V / 50-60Hz
  • Скорость вращения диска:
    2440 об./мин
  • Скорость вращения фрезы:
    18000 об./мин
  • Давление в пневмосистеме:
    6 bar
  • Пильный диск (макс. d / посадка):
    550 / 30 мм
  • Фреза (макс. d / посадка):
    16 мм
  • Габаритные размеры (L / H / W):
    (14000 х 2500 х 2500) мм
  • Вес:
    4000 / 3650 кг
Спецификация
Цена по запросу
Y ILMAZ  (Турция)
- +
Получить консультацию
  • Описание

  • Опционная комплектация

  • Отзывы

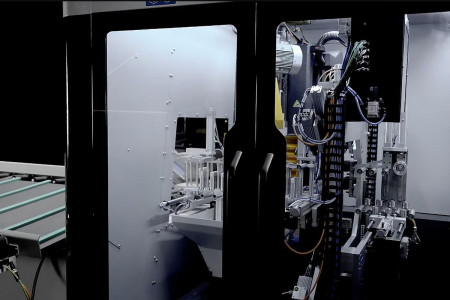

Yilmaz PIM 6509 - это станок с сервоуправлением, специально разработанный для обработки всех видов ПВХ-профилей, доступных сегодня на рынке, обеспечивающий перемещение по 8 осям.

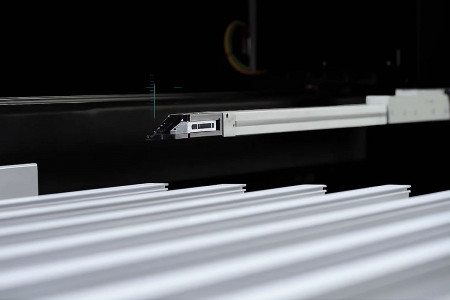

Программа станка работает по принципу минимальные отходы и максимальная производительность. Оператор размещает на подающий конвейер 7 ПВХ-профилей, а робот- манипулятор, удерживая профили, доставляет их в центр обработки и резки.
Режущая установка может выполнять последовательную резку профилей под желаемым углом от 30⁰ до 150°.
Оператор наклеивает на обрезанный профиль этикетку, распечатанную принтером штрих-кодов, работающим синхронно со станком, и передает его на линию сварки.

Особенности модели:

  • Система управления с ЧПУ, обеспечивающая движение по 8 осям.
  • Свойство автоматической подачи, транспортировки, позиционирования, резки и перемещения профилей.

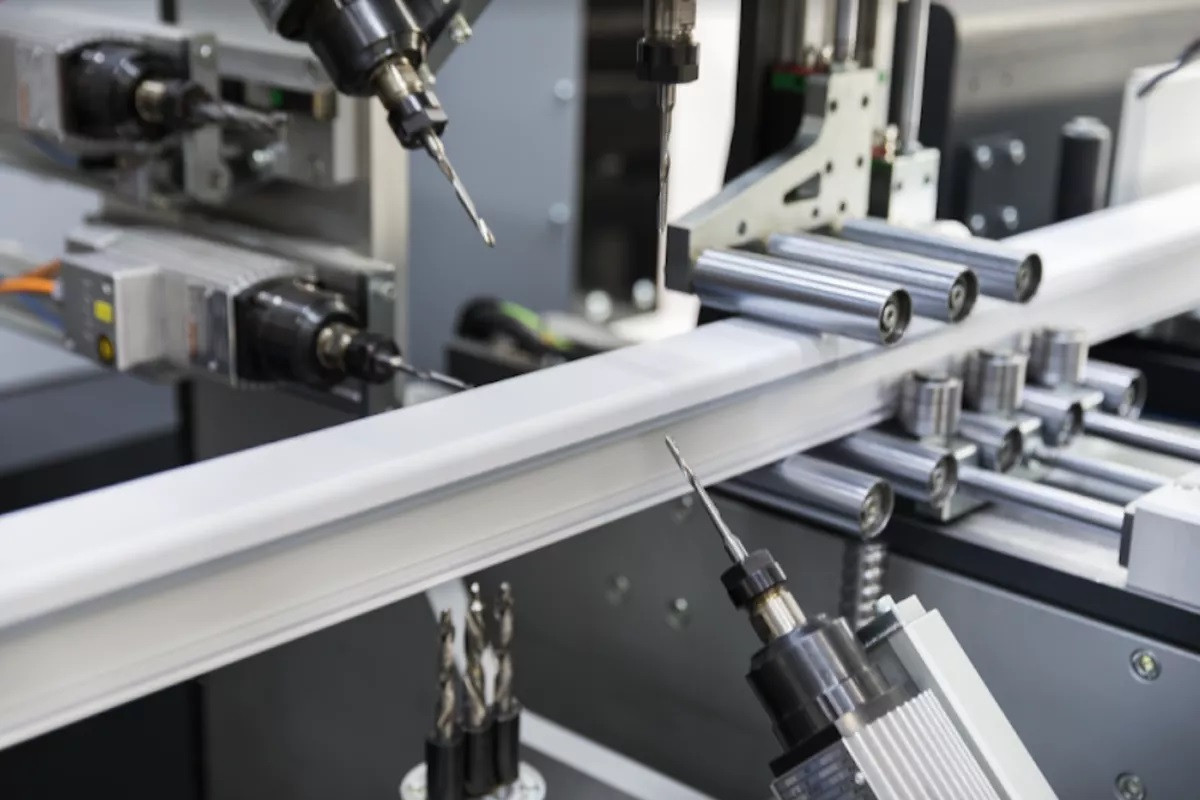

  • Возможность выполнения операций фрезерования на четырех поверхностях ПВХ-профилей, сверления отверстий под шарниры, ключи и дверные ручки, различных дренажных каналов и выполнения операций резки заданной длины при помощи пильного диска.
  • Пневматический держатель для точного позиционирования профилей.
  • Автоматическая система горизонтальных и вертикальных прижимов.
  • Автоматическая конвейерная установка, способная подавать 7 профилей.
  • Точная резка с пильным диском диаметром 500 мм с сервоуправлением в диапазоне углов 30° и 150°.

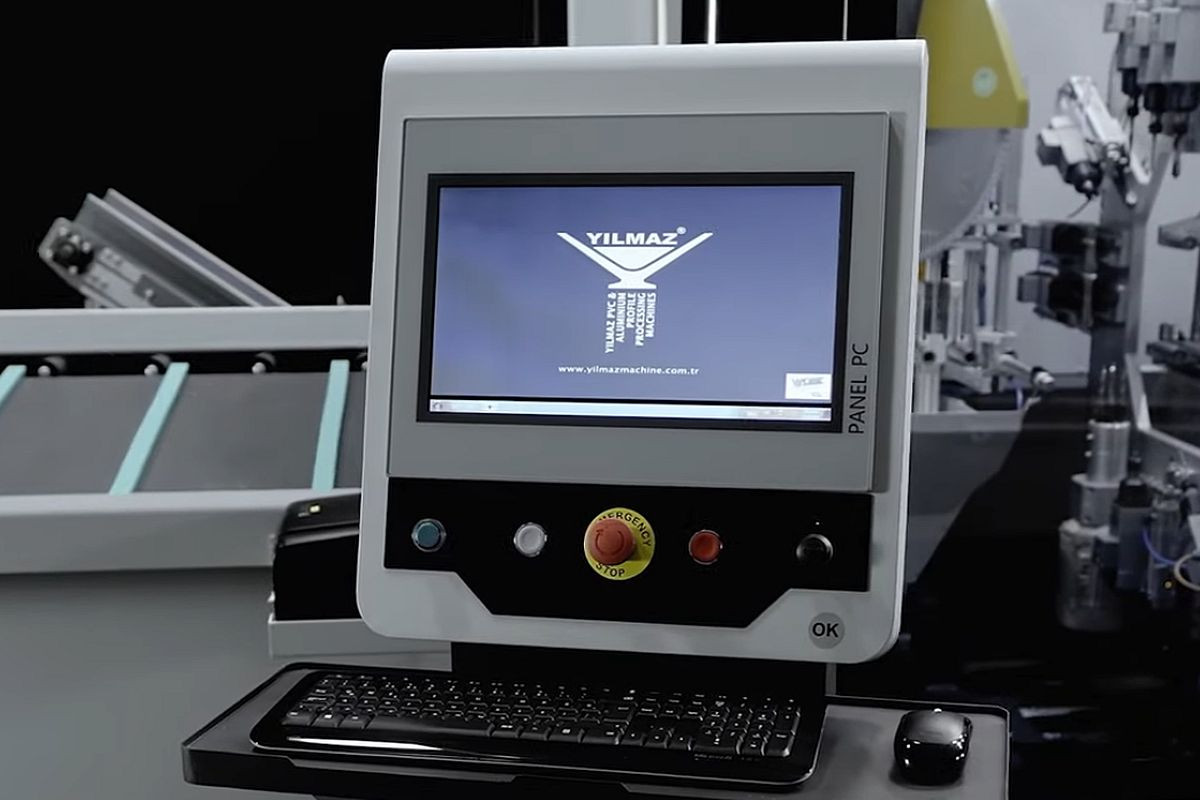

  • ПК на базе Windows и цветной сенсорный ЖКмонитор с диагональю 15.6 дюймов.
  • Удаленное подключение через Интернет и обеспечение технической поддержки.
  • Программа интерфейса легко интегрируется во все чертежные программы.
  • Возможность одновременного выполнения операций фрезерования и резки.
  • Интеграция в линию четырехголовочной сварки и зачистки углов для ПВХ-профилей.
  • Автоматическая система распознавания профилей рам и створок.
  • Автоматическая система контроля ширины и высоты профиля.
  • Автоматическая система смазки оси.
  • Контроль низкого давления для безопасной работы пильного диска.
  • Светодиодное освещение внутри кабины с низким потреблением энергии.
  • Принтер штрих-кодо.
  • Общее количество осей 8
  • Максимальная длина профиля (мм) 6500
  • Минимальная длина профиля (мм) 700
  • Скорости осей обрабатывающего блока (м/мин.) Ось X: 40 / Ось Y:40 / Ось Z:40
  • Скорость подачи профиля (м/мин.) 100
  • Минимальная длина резки при 90° (мм) (Lмин) 400
  • Минимальная длина резки при 45° (мм) (Lмин) 400
  • Минимальный размер обрабатываемого профиля (мм) (WxH) 400x400
  • Максимальный размер обрабатываемого профиля (мм) (WxH) 130x18





PIM 6509 - PVC PROFILE MACHINING AND CUTTING CENTER

An Important Leader Actor

Дата загрузки: 2022-03-22

  • Наклонный конвейер для стружки.
  • Вакуумный экстрактор стружки KP 3500.
  • Логистическое оборудование для мастерской.
  • Дополнительные пильные диски и фрезы.
