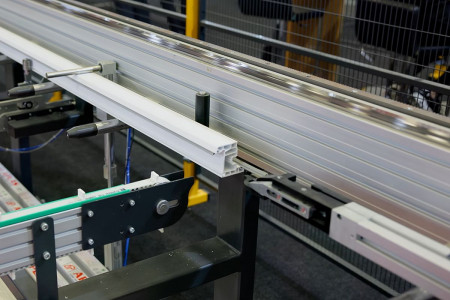

Yilmaz PIM 6508 - Автоматизированный центр для фрезерования и резки ПВХ профилей

Арт.
pim-6508
В наличии
Характеристики
  • Производитель:
    Y ILMAZ (Турция)
  • Кол-во фрез:
    7
  • Мощность двигателя:
    2.2 kW- 50-60 Hz / 2x0.37 kW servo / 7x0.55 Kw servo
  • Электропитание:
    380V / 50-60Hz
  • Скорость вращения фрезы:
    18000 об./мин
  • Давление в пневмосистеме:
    6 bar
  • Пильный диск (макс. d / посадка):
    500 / 30 мм
  • Габаритные размеры (L / H / W):
    (15650 х 2100 х 3200) мм
  • Вес:
    3400 / 3070 кг
Спецификация
Инструкция
Цена по запросу
Y ILMAZ  (Турция)
Получить консультацию
  • Описание

  • Стандартная комплектация

  • Опционная комплектация

  • Отзывы

PIM 6508 - это станок с сервоуправлением, специально разработанный для обработки всех видов ПВХ-профилей, доступных на рынке, и обеспечивающий перемещение по 8 осям.
Станок может выполнять операции фрезерования на четырех поверхностях ПВХ-профилей, сверлить отверстия и пазы под шарниры, ключи и дверные ручки, различные водосливные каналы и выполнять операций резки по заданной длине при помощи пильного диска.
Программа станка работает по принципу минимальные отходы и максимальная производительность.

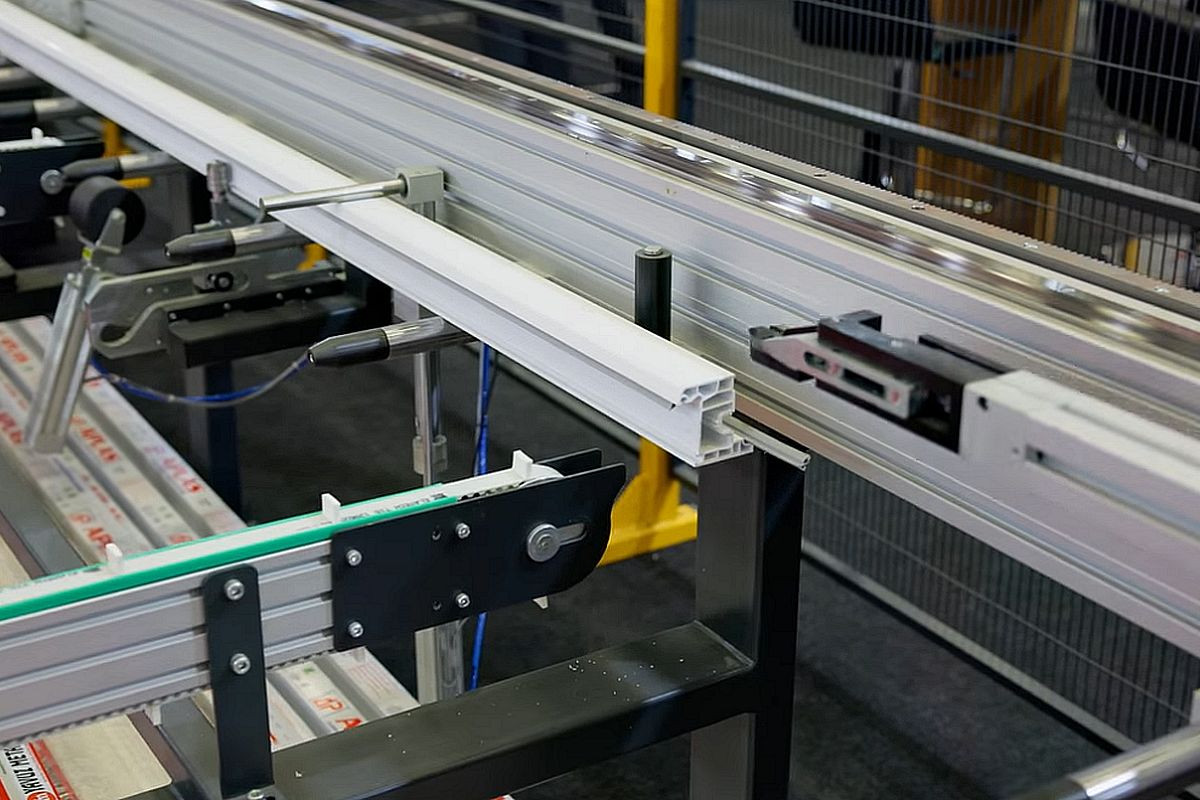

Оператор размещает на подающий конвейер 10 ПВХ-профилей, а механический манипулятор, удерживая профили, доставляет их в центр обработки и резки. Режущая установка может выполнять последовательную резку профилей под желаемым углом от 30⁰ до 150°.
Оператор наклеивает на обрезанный профиль этикетку, распечатанную принтером штрих-кодов, работающим синхронно со станком, и передает его на линию сварки.

Особенность модели:

  • Система управления с ЧПУ, обеспечивающая движение по 8 осям.
  • Свойство автоматической подачи, транспортировки, позиционирования, резки и перемещения профилей.
  • Возможность выполнения операций фрезерования на четырех поверхностях ПВХ-профилей, сверления отверстий под шарниры, ключи и дверные ручки, различных водосливных каналов и выполнения операций резки заданной длины при помощи пильного диска.
  • Пневматический держатель для точного позиционирования профилей.
  • Автоматическая система горизонтальных и вертикальных прижимов.
  • Мощность обработки профилей 1200-1600 пог.м/8 часов.
  • Автоматическая конвейерная установка, способная подавать 10 профилей.

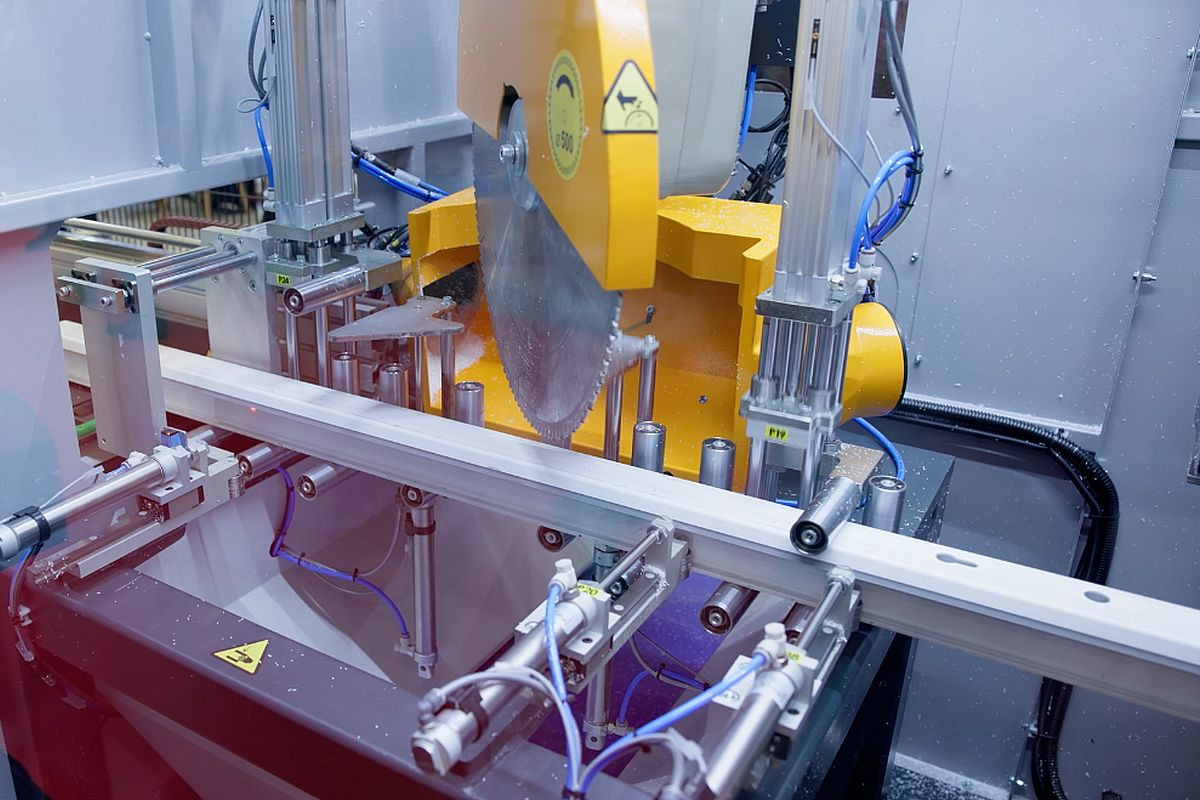

  • Точная резка с пильным диском диаметром 500 мм с сервоуправлением в диапазоне углов 30° и 150°.
  • При 30⁰ – 150⁰ градусах спускающийся сверху блок резки с серво-системой чувствительностью +/- 0.1⁰.
  • ПК на базе Windows и цветной сенсорный ЖК-монитор с диагональю 15.6 дюймов.
  • Программа интерфейса легко интегрируется во все чертежные программы.
  • Возможность одновременного выполнения операций фрезерования и резки.
  • Интеграция в линию четырехголовой сварки и зачистки углов для ПВХ-профилей.
  • Автоматическая система распознавания профилей рам и створок.
  • Автоматическая система контроля ширины и высоты профиля.
  • Автоматическая система смазки оси.
  • Контроль низкого давления для безопасной работы пильного диска.
  • Принтер для печати этикетки с штрих-кодом, на отрезанный профиль.
  • Печать этикетки с штрих-кодом для остатка.
  • Станок выдаёт этикетки предназначенные для линии сварки - зачистки.
  • Возможность наблюдения за операциями, производимыми с ПВХ-профилем, на экране ПК, где отражается симуляция процесса в режиме реального времени.
  • Дистанционное подсоединение по сети интернет и обеспечение технической поддержки.
  • Память на обработку 6500 заготовок.
  • Интегрированный интерфейс для всех чертёжных программ.
  • Возможность произведения операций в отношении любой поверхности профиля.
  • Конвейерное устройство для транспортировки стружки и отходов от профилей и их складирования.
  • Светодиодная подсветка внутри ограждения типа «кабинет».
  • Максимальная длина профиля (мм) 6500
  • Минимальная длина профиля (мм) 700
  • Скорости осей обрабатывающего блока (м/мин.) Ось X: 30 / Ось Y:30 / Ось Z:30
  • Скорость подачи профиля (м/мин.) 100
  • Минимальная длина резки при 90° (мм) (L мин) 400
  • Минимальная длина резки при 45° (мм) (L мин) 400
  • Минимальный размер обрабатываемого профиля (мм) (WxH) 40x40
  • Максимальный размер обрабатываемого профиля (мм) (WxH) 130x180
  • Пильный диск
  • 5 пальчиковых фрез
  • Сдувной пистолет
  • Термопринтер
  • Конвейер для отходов
  • Угловой конвейер для стружки.
  • Механизм поворота профиля.
  • Вакуумный экстрактор стружки KP 3500.
  • Дополнительный пильный диск и режущие инструменты.
