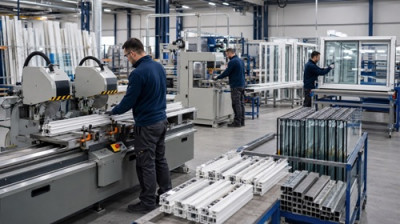

Какие станки обязательно нужны для линии ПВХ: от резки профиля окон до остекления

Оглавление

1. Этапы производства ПВХ-окон
2. Группы оборудования и их назначение
3. Таблица: основные станки линии ПВХ
4. Списки ручного инструмента и вспомогательных устройств
5. Как подобрать оборудование для вашего производства
6. Заключение

Этапы производства ПВХ-окон

Первый шаг к правильному подбору оборудования — понимание этапов производства окна. После смешивания сырья происходит экструзия: состав из поливинилхлорида, мела и добавок плавится, прессуется через матрицу, затем профиль охлаждается, тянется и режется на шестиметровые заготовки. Дальнейшая обработка начинается с продольной резки и формования V-образного выреза: длинные профили отрезают по размерам будущего окна, а автоматические V-торцовочные пилы вырезают углы под 45° для сварки.

После этого на профиле сверлят и фрезеруют отверстия и пазы для водоотлива, вентканалов, ручек и замков.

Затем четыре отрезанных детали сваривают в рамку: профили нагреваются до высокой температуры (около 250°C) и прессуются, образуя плотный шов. Полученные швы очищают на углозачистном станке — дисковые фрезы срезают наплывы и выравнивают углы. Сварочные станки и зачистка углов После подготовки профили необходимо соединить. Двухголовая сварочная машина обеспечивает автоматическую сварку ПВХ профилей высотой от 40 до 180 мм и шириной до 130 мм. Время цикла составляет 10–25 секунд, а температура может достигать 250 °С; углы регулируются в диапазоне 40–180 градусов. Для корректной сварки применяют специальные прижимные устройства — цулаги, которые поддерживают профили и гарантируют точный угол.

На последнем этапе устанавливают армирующие элементы, фурнитуру и стеклопакет; эта операция часто выполняется вручную, поэтому линия завершается стендом остекления и контроля.

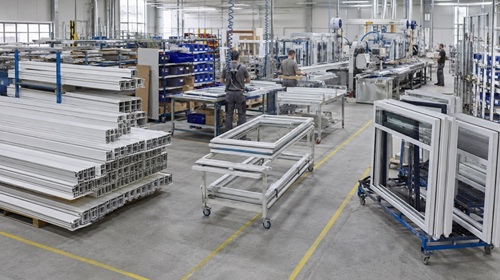

1. Производство ПВХ-окон состоит из нескольких последовательных этапов: от подготовки профиля до сборки и остекления.

Группы оборудования и их назначение

Оборудование для производства окон из ПВХ делится на четыре основные группы: пилы, фрезерные станки, сварочные станки и вспомогательные устройства. Пилы обеспечивают точную резку профилей, армирующего металла и штапиков; фрезерные станки формируют пазы и отверстия; сварочные машины соединяют рамные элементы; вспомогательное оборудование используется для закрепления армирования, установки стекла и окончательной сборки. Ниже рассматриваются ключевые машины каждой группы, их функции и критерии выбора.

Пилы: резка профиля, армирования и штапика

Пилы — это отправная точка линии. Двухголовочная пила отрезает основной и вспомогательный профиль под нужным углом; предпочтительнее модели с фронтальной подачей дисков, поскольку они обеспечивают устойчивое крепление голов и точную подачу. Диаметр дисков должен быть не менее 400 мм, поскольку более маленькие пилы могут не справиться с крупными профилями. Многие станки оснащаются цифровой измерительной системой и принтером, который печатает штрих-коды для автоматизации управления нарезкой.

Для стальной вставки внутри профиля необходима пила для армирующего профиля. Это маятниковая пила с диском около 250 мм, которая работает на пониженной скорости. Станок часто комплектуется системой охлаждения, однако использование жидкости не рекомендуется, потому что масляная эмульсия может попасть на торец ПВХ-профиля и ухудшить качество сварки.

Последний тип — пила для штапика. Эти станки одновременно пилят два штапика и позволяют быстро отрезать элементы, которые фиксируют стекло. Некоторые модели оснащены электронными линейками: размер передается на компьютер пилы, который автоматически устанавливает нужный упор перед резом, повышая точность. Правильный выбор пил сводит к минимуму отходы и обеспечивает соответствие окон заданным размерам.

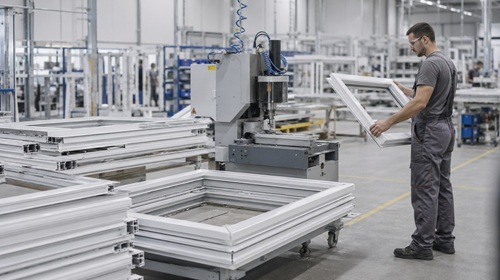

2. Точная резка профиля и армирования — основа правильной геометрии будущего окна.

Фрезерные и сверлильные станки

Фрезерная группа предназначена для обработки профилей после резки. Станок для фрезерования водоотводящих каналов делает дренажные и вентиляционные каналы, благодаря которым конденсат выводится из рамы. Для этой операции используются фрезы диаметром 5 мм, вращающиеся со скоростью 13–16 тыс. об/мин, а подача может быть ручной или автоматической; автоматические системы предпочтительнее, поскольку снижена зависимость от человеческого фактора.

Чтобы соединить импост с рамой, торцы данного профиля необходимо подработать. Фрезмашина для обработки торцов импоста выполняет эту задачу, позволяя устанавливать на вал от одной до трёх фрез. Глубина обработки регулируется упорами, а быстросъёмный вал облегчает смену фрез. В зависимости от модели подача фрезы может быть механической или пневматической; автоматические станции сокращают время подготовки.

Самым универсальным устройством в этой группе является копировально-фрезерный станок. Он просверливает тройные отверстия для установки ручек и фрезерует пазы по шаблону, например под замок. Центральное отверстие выполняют сверлами диаметром 12–13 мм, боковые — сверлами 10–11 мм, а фреза для копирования имеет диаметр около 8 мм. Возможность точного сверления нескольких отверстий за один подход позволяет ускорить установку фурнитуры.

Сварочные станки и зачистка углов

После подготовки профили необходимо соединить. Двухголовочная сварочная машина обеспечивает автоматическую сварку ПВХ-профилей высотой от 40 до 180 мм и шириной до 130 мм. Время цикла составляет 10–25 секунд, а температура может достигать 300 °С; углы регулируются в диапазоне 40–180 градусов. Для корректной сварки применяют специальные прижимные устройства — цулаги, которые поддерживают профили и гарантируют точный угол.

После сварки на углах остаются наплывы; их необходимо удалить. Станок для зачистки углов снабжён одной или несколькими фрезами, которые срезают наружный угол и сварной валик. Модели с тремя фрезами требуют ручной зачистки пазов для уплотнителей, а автоматические станки с четырьмя дисковыми фрезами выполняют зачистку полностью и не нуждаются в ручной доработке. В современных автоматических системах диск зачищает угол по программе; при смене профиля достаточно выбрать другую программу без замены инструмента. Правильная зачистка обеспечивает аккуратный внешний вид и лёгкое закрывание створки.

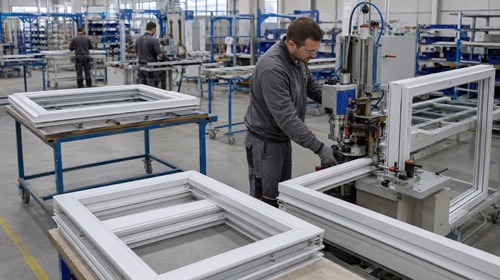

3. После сварки углы зачищают, чтобы рама получила аккуратный вид и точную форму.

Вспомогательное оборудование и сборка

Помимо основных станков, в производстве требуются вспомогательные устройства. Агрегат для свинчивания армирующего профиля представляет собой стационарный винтовёрт; он может подавать винты вручную или автоматически, что ускоряет закрепление металлического усилителя внутри пластиковой рамки.

Финальный этап — установка стекла и проверка изделия. Для этого используется стенд остекления и контроля, на котором окна зажимают вертикально. Вертикальный зажим позволяет сохранить прямоугольную геометрию рамы и протестировать работу фурнитуры; именно здесь стеклопакет фиксируют штапиками. Стенды различаются по высоте, ширине и возможности подъёма окна; подъёмный механизм облегчает работу с крупными изделиями.

Ручной инструмент тоже обязателен. Сюда входят пневмодрели, пневмовинтовёрты, мини-шлифмашины, серповидные ножи, специальные молотки, ножницы для уплотнителей, лопатки для остекления и двойные присоски для переноски стекла. Для их подключения нужны шланги и фильтр-редуктор; не стоит забывать о подаче электроэнергии (220 или 380 В) и сжатого воздуха 6–8 атм.

Отдельно стоит отметить сборочные столы и транспортные тележки. Столы имеют решётчатые столешницы, которые не повреждают профиль; тележки позволяют перемещать заготовки, армирование, стекло и фурнитуру между зонами. Без грамотной организации рабочего места невозможно обеспечить высокую производительность и безопасность.

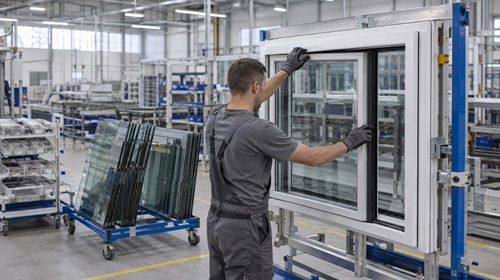

4. На этапе остекления в раму устанавливают стеклопакет, фиксируют штапики и проверяют работу створки.

Таблица: основные станки линии ПВХ

Списки ручного инструмента и вспомогательных устройств

• Ручной инструмент: пневмодрель; пневмовинтовёрт; пневмобормашина; серповидный нож; специальный молоток; ножницы для уплотнителей; лопатка для остекления; двойные присоски для переноса стекла.
• Сборочные столы и тележки: столы с решётчатой поверхностью для сборки рам; тележки для перевозки ПВХ-профилей, армирования, стекла и фурнитуры.
• Компрессоры и энергоснабжение: оборудование должно быть подключено к сети 220/380 В и к системе сжатого воздуха 6–8 атм.
• Крепёж и расходники: винты для армирования, уплотнители, штапики, фурнитура для створок, стеклопакеты.

Как подобрать оборудование для вашего производства

Правильный выбор станков зависит от планируемого объёма выпуска, бюджета и уровня автоматизации. Для небольших мастерских достаточно маятниковых пил и одноголовочных сварочных станков, но при этом производительность и точность будут ниже. При выпуске 50–60 окон за смену стандартным комплектом считаются двухголовочная пила, пила для армирования, станок для фрезеровки водоотводящих каналов, фрезмашина для импоста, агрегат для свинчивания, копировально-фрезерный станок, двухголовочная сварочная машина, углозачистной станок, пила для штапика, стенд остекления, ручной инструмент и сборочные столы с тележками.

При выборе обращайте внимание на:

1. Производительность и точность. Диаметр пильных дисков, скорость вращения фрез и количество голов влияют на скорость и качество реза. К примеру, диски диаметром ≥400 мм позволяют резать крупные профили без брака.
2. Автоматизация. Цифровые измерительные системы, автоматическая подача фрез и электронные линейки сокращают участие оператора и повышают повторяемость операций.
3. Гибкость и модульность. Возможность регулировать угол сварки, быстро менять программу на углозачистном станке или установить разные фрезы под разные профили позволяет выпускать изделия различных размеров и форм.
4. Компоновку линии. Размещайте оборудование последовательно: зона резки, затем фрезерования и сверления, далее сварка и зачистка, и только потом — участок установки фурнитуры и остекления. Обеспечьте подвод сжатого воздуха и электричества ко всем позициям.
5. Безопасность и эргономика. Выбирайте станки с защитными кожухами, двуручным управлением для пил и системой фиксации профиля. Наличие тележек и подъёмных механизмов снижает риск травм при перемещении тяжёлых окон.

Заключение

Производство пластиковых окон — это последовательность технологических операций. На каждом этапе требуется специальное оборудование: пилы нарезают профили и штапики, фрезерные станки формируют отверстия и пазы, сварочные станки и углозачистные устройства соединяют элементы, а вспомогательные агрегаты помогают закреплять армирование, устанавливать фурнитуру и стекло. Соблюдение правильной последовательности операций и использование подходящих станков позволяет получить качественные окна, которые легко открываются, устойчивы к внешним воздействиям и служат долгие годы.
